Spesifikasi teknis (Gambar hanya untuk referensi)

1, uncoiler hidrolik sisi ganda
Fungsi	Fungsi unit ini adalah untuk membongkar seluruh gulungan strip baja dan menyediakan bahan baku yang diperlukan untuk mesin pembentuk

Memuat Berat	Maks. 3,5 Ton /
kepala kerucut	Kepala kerucut ganda, rotasi otomatis remote control motor hidrolik, n dan penggantian material

Tipe struktur kepala kerucut	kombinasi slider, kokoh dan stabil

Perluas jenis	Hidrolik mengembang

Bahan kepala kerucut	Spindel: 42CrMo, penempaan, temper keseluruhan;
	Pelat busur: 45# temper keseluruhan
	Penggeser baji: baja tempered 45#
Tipe rem	Tipe pneumatik

Perangkat pemblokiran material	Modus manual

2 、 Pemotongan dan tukang las pantat


Fungsi	Fungsinya untuk mencukur dan menyelaraskan kepala dan ujung dua strip yang berbeda, memotong bagian yang tidak beraturan, dan mengelas dua strip menjadi satu agar garis dapat bekerja terus menerus.

Tipe geser	Geser pneumatik, bahan: Cr12MoV

Jenis penjepit	Penjepitan pneumatik

Jenis pengelasan	Pengelasan otomatis TIG

3.1 、 Akumulator tipe vertikal (Kisaran lebar dapat diatur secara elektrik dengan rantai)
Fungsi	Ini digunakan untuk mengumpulkan strip baja yang cukup untuk memastikan mesin bekerja terus menerus

Ukuran luar	Panjang 6,0 m

Motor pengumpan	7.5KW (motor AC dengan pengaturan kecepatan frekuensi variabel)
Kecepatan makan	MAKS 200m/mnt
Kapasitas penyimpanan	150～300m

3.2 、 Akumulator horizontal (3.1 dan 3.2 untuk dipilih oleh pelanggan)

Fungsi	Ini digunakan untuk mengumpulkan strip baja yang cukup untuk memastikan mesin bekerja terus menerus
Fungsi
Ukuran luar	OD. 4,2m
Motor pengumpan	11 KW (motor AC dengan pengaturan kecepatan frekuensi variabel)
Motor penyimpanan	15 KW (motor AC dengan pengaturan kecepatan frekuensi variabel)
Kecepatan makan	MAKS200m/mnt

2. Membentuk dan mengukur mesin utama (tujuh kotak dorong kepala Turki depan dan lima belakang 4, badan tempat tidur terpisah) Mesin utama
Pengaturan unit：
	Pembentukan：2 perataan rol→V→7 perataan rol→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V→5 H→5 V→6H→6 V→7 H→7V

	Pemandu dan 2 atau 3 rol Ekstrusi → Pengikis → Pemolesan→Pendinginan Air

	Ukuran：1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →pengukuran kecepatan→ Pelurusan 1→ Pelurusan 2→V
1 ） Perangkat Pengumpanan dan Leveling
Fungsi
	dengan 7 perangkat perata gulungan untuk memasuki mesin pembentuk dengan mantap
Struktur
	1roll Anti melompat, 2 gulungan Memandu vertikal, 7 gulungan meratakan

2 ） Mesin pembentuk (tipe terpisah)

Fungsi	Secara bertahap dapat memeras strip baja ke dalam tabung kosong dengan membentuk gulungan, dan mengirimkannya ke mesin las,

Tipe pembentuk	Bentuk W dibuat, tipe lubang radius ganda

Stand gulungan horizontal	7 berdiri
Dudukan gulungan vertikal	7 berdiri
Stand gulungan horizontal

Kuantitas	7 mengatur
Struktur
Struktur	Rangka gantri kolom ganda, dengan rangka ujung pengoperasian yang mampu melakukan penggantian gulungan samping
Bahan dudukan horizontal	Bagian baja cor presisi
Diameter poros horisontal	Φ60mm
Bahan poros horizontal	42CrMo, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55
Bahan poros horizontal	Pendinginan Permukaan Tempering
Opsi: Perangkat dudukan gulungan horizontal mengadopsi penyesuaian sinkron roda gigi cacing dan penggaris, yang dapat secara akurat dan sinkron menyesuaikan ketinggian penggeser pada roller datar, membuatnya lebih mudah dan tepat untuk mengubah ukuran yang berbeda. （harga tambahan）

Dudukan gulungan vertikal
Kuantitas	7 berdiri
Struktur	Struktur poros ganda, diperkuat dan diikat dengan pelat tarik; Pabrik penggilingan dipasang pada poros rol melalui bantalan, sehingga memudahkan penggantian rol.

Bahan dudukan vertikal	QT400 Slidernya berjenis slot (presisi tinggi, tidak mudah rusak)
Diameter poros vertikal	Φ40mm
Bahan poros vertikal	40Cr, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55
	Pendinginan Permukaan Tempering
Metode penyesuaian rol	Bagian tengah dan posisi kedua poros rol disetel dengan menyetel selongsong sekrup, dan mur penyetel adalah mur tembaga; Ketinggian roller vertikal disetel dengan menyetel mur.

kotak roda gigi
Kuantitas	7 set
Bahan kotak	QT400
Tipe transmisi	Transmisi gigi bevel spiral
Bahan roda gigi bevel spiral
Bahan roda gigi bevel spiral	20CrMnTi Penempaan, perawatan pendinginan permukaan gigi
Bahan poros roda gigi	40Cr, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55
Bahan poros roda gigi	Pendinginan Permukaan Tempering

3) bagian pengelasan
① Membimbing
Fungsi	Fungsi unit ini adalah untuk mengirimkan tabung kosong ke perangkat ekstrusi
Struktur	Tipe 2 gulungan, dapat disesuaikan secara horizontal dan vertikal, dan dapat diputar pada sudut tertentu. Penyetelan horizontal dan vertikal dilakukan dengan menggunakan batang ulir, sedangkan penyetelan putaran rangka dilakukan dengan menggunakan roda gigi cacing.
Struktur
bahan poros	40Cr, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55
bahan poros	Pendinginan Permukaan Tempering
② Alat pemeras (Dua atau Tiga tipe rol SQ)
Fungsi	jahitan las akan tertutup
Struktur	Dua atau Tiga rol tipe SQ, Struktur pivot ganda, pengikat diperkuat dengan pelat tarik
bahan poros	40Cr, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55
bahan poros	Pendinginan Permukaan Tempering
③ pengikis
Fungsi	gunakan pisau pengikis untuk melepaskan manik las bagian luar, lapisan las akan halus dan bersih.
Struktur	2 set pencakar; Scraper dapat diatur ke atas, ke bawah, dan horizontal, serta memiliki fungsi pengangkatan yang cepat. Palet atau roller disediakan di bawah dudukan pisau;
④ Pemolesan
Fungsi	Menstabilkan pipa baja dan meratakan gerinda luar dan bagian yang tidak rata
bahan poros	40Cr, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55Tempering Surface quenching
4) Tangki pendingin
Fungsi	gunakan jenis penyemprotan tangki air untuk memastikan tabung kosong cukup dingin.
Fungsi
Struktur	Struktur las tipe kotak, pipa air bagian atas dibuat berbentuk semprotan untuk menyemprot dan mendinginkan pipa baja.
Struktur

5) Mesin pengukur (6 dudukan horizontal 6 dudukan vertikal 2 alat pelurus)
Fungsi
Fungsi	Fungsi dari perangkat persegi dorong tipe empat gulungan adalah untuk mengubah bentuk pipa baja berbentuk presisi secara online menjadi pipa dengan jarak persegi dan meluruskannya secara kasar untuk mencapai dimensi geometris dan kerataan yang ideal.
① Pendirian horisontal	6 set, sama seperti membentuk mesin
② Dudukan gulungan vertikal	6 set, sama seperti mesin pembentuk

3) Alat pelurus 2 set pelurus kepala Turki 2 set rol vertikal (Lihat bahasa Turki terakhir - kepala di atas)
Jenis perangkat Pelurus
	Turki - kepala, dapat diputar 360°
Struktur
	2/4 - rangka gulungan, dengan gulungan gulungan didistribusikan pada permukaan yang sama, dapat disesuaikan secara horizontal dan vertikal, dan mampu berputar pada sudut tertentu. Penyetelan horizontal dan vertikal dilakukan dengan menggunakan batang ulir, sedangkan penyetelan putaran rangka dilakukan dengan menggunakan roda gigi cacing.
Diameter poros	Φ30mm
Bahan poros	40Cr, HB260~290 yang dinormalisasi, pendinginan frekuensi tinggi permukaan HRC50~55
	Pendinginan Permukaan Tempering

6) Perangkat penggerak utama
Jalan Berkendara
Jalan Berkendara	Motor→Peredam→Kotak roda gigi→Poros universal→Poros horizontal
Model motor utama, tenaga	Motor DC 160KW ， 1 set ；
Peredam	ZLY224 ,1 set ；
kotak roda gigi	Bagian pembentuk ：7 set ； Bagian ukuran ：6 set

	Kotak transmisi roda gigi payung spiral, dengan kapasitas menahan beban tinggi, efisiensi transmisi tinggi, dan masa pakai yang lama.
	Bahan roda gigi payung spiral：20CrMnTi, Tempering Quenching permukaan 。Kedalaman lapisan karburasi 1,1~1,5mm, kekerasan pendinginan permukaan HRC55~60。

5 、 Rol
Gulung	Bahan ： Cr12mov ， Kekerasan perlakuan panas: HRC58 - 62. Pemotongan kawat alur pasak dan pemesinan CNC memastikan keakuratan bentuk lubang, dan pemolesan permukaan kerja.
mengusir gulungan	Bahan ： H13 ， Kekerasan perlakuan panas: HRC50 - 53. Pemotongan kawat alur pasak, profil mesin bubut CNC, pemolesan permukaan kerja.
Gulunger pad	Bahan ： 45# baja.

6.1 、 Gergaji pemotong panas Pelanggan dapat memilih 6.1 atau 6.2
Struktur	PLC, Pemotongan mata gergaji biasa
（1） Diameter pemotongan maksimum	Φ63.5mm
（2） ketebalan pemotongan maksimum	δ2.5mm
（3） panjang dan presisi pemotongan	L=3～8m,≤±3mm
（4） tipe penggerak	Gergaji pneumatik mengangkat dan menurunkan (kepala gergaji diperbesar dan diperkuat)
（5）ukuran mata gergaji	Φ500mm×Φ65mm×2,5/3,0mm
（6）motor penggerak	Motor AC 15 KW
（7） motor pemotong	Motor AC 15 KW
（8）Penjepit	Penjepit Udara

6.2 、 Gergaji pemotong dingin Pelanggan dapat memilih 6.1 atau 6.2
Struktur	Pemotongan yang dikontrol servo
（ 1 ）、 Diameter pemotongan maksimum	Φ63.5mm
（ 2 ）、 ketebalan pemotongan maksimum	Δ2.5mm
（ 3 ）、 panjang pemotongan dan presisi	L=4～8m,≤±2mm
（ 4 ）、 jenis penggerak	Motor servo/sekrup bola/panduan linier
（ 5 ）、 ukuran mata gergaji	Φ400mm-HSS baja berkecepatan tinggi
（ 6 ）、 penggerak motor	Motor Servo Yaskawa 11 KW
（ 7 ）、 pemotongan motor	Motor AC 11 KW
（ 8 ） Motor pengumpan	Motor Servo Yaskawa 1,8 KW
（ 9 ）、 kecepatan pemotongan	20-120 m/mnt

7 、 Meja habis
Fungsi
Fungsi	Fungsinya untuk mempercepat pemisahan pipa baja yang dipotong dengan panjang tetap dan mengangkutnya ke area pengemasan
Motor transmisi	2,2 KW
Motor transmisi	Motor AC dengan pengaturan kecepatan frekuensi variabel
Kuantitas of feeding rollers	9 set
Panjangnya	9M

8、200KW Mesin las frekuensi tinggi
Pendahuluan	Seluruh peralatan dikendalikan oleh sistem PLC untuk mencapai fungsi kontrol interlocking dan diagnosis kesalahan yang komprehensif, dan status pengoperasian peralatan dipantau melalui layar LCD.

Komposisi	KABINET PEREKSIFIKASI
	KABINET INVERTER
	PERANGKAT PENDINGINAN
	TABEL OPERASI
	TRANSFORMATOR
	PENYESUAIAN KECEPATAN DC

9 、 Mesin penyemprot seng (pilihan pelanggan)
Ikhtisar	Busur terbakar pada kedua ujung kawat sebagai sumber panas sehingga menyebabkan kawat meleleh. Pada saat yang sama, udara terkompresi mengatomisasi kawat yang meleleh menjadi tetesan gas, yang kemudian disemprotkan dengan kecepatan tinggi ke permukaan benda kerja yang telah diolah sebelumnya. Bentuk lapisan lengkap.

Model mesin	Rentang produksi	Kisaran ketebalan dinding	Kecepatan penggilingan	Daya frekuensi tinggi
HG50	Φ19~Φ63,5mm	δ0,8~2,5mm	20~100	200KW
HG50	□15×15~50×50	□δ≤2,0mm	20~100	200KW

Barang	Parameter	Keterangan
Arah umpan	Entri kiri atau kanan (tergantung pada tata letak proses bengkel pelanggan)	Menghadapi peralatan, arah masuknya bahan baku

Total kekuatan peralatan	Sekitar 440KW (Mesin utama 160KW Frekuensi tinggi 200KW Mesin bantu 80KW)

Standar tegangan catu daya	380V/50HZ; Sistem tiga fase empat kawat	Kabinet distribusi tegangan rendah, kabel, disediakan sendiri oleh pelanggan

Area peralatan tertutup	L40-45M×L 4,5M	Menurut tata letak peralatan

Area mesin las frekuensi tinggi tertutup	P6M×L 3M×T 2,8M

Pasokan air (daur ulang)	Satu kolam pendingin: 30m³; Satu set pompa bertekanan tinggi. Alternatifnya, pemasok dapat memberikan gambar pabrik kepada pembeli, dan berdasarkan gambar tersebut, membuat rencana tata letak saluran air.	Pelanggan menyediakan sendiri kolam air, pompa air, sistem perpipaan, dan menara pendingin

Pasokan udara	Kompresor udara: satu set 1,6m³untuk pipa baja biasa; jika pipa Galvanis membutuhkan 3,5m³	Pelanggan menyediakan sendiri kompresor udara, tangki penyimpanan udara, dan pipa

Peralatan pengangkat	Aircrane 5~10Ton: dua set	Pelanggan menyediakan sendiri
Suku cadang konsumsi normal	（1）Pisau pengikis
	（2）Pisau gergaji
	（3） Ferit
	（4） Koil induksi (tabung tembaga, tabung terisolasi)

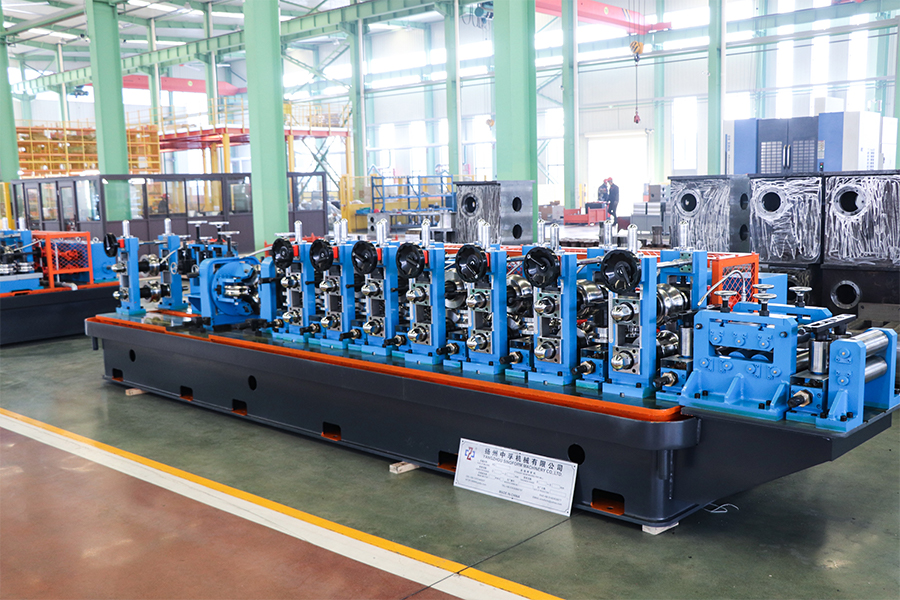

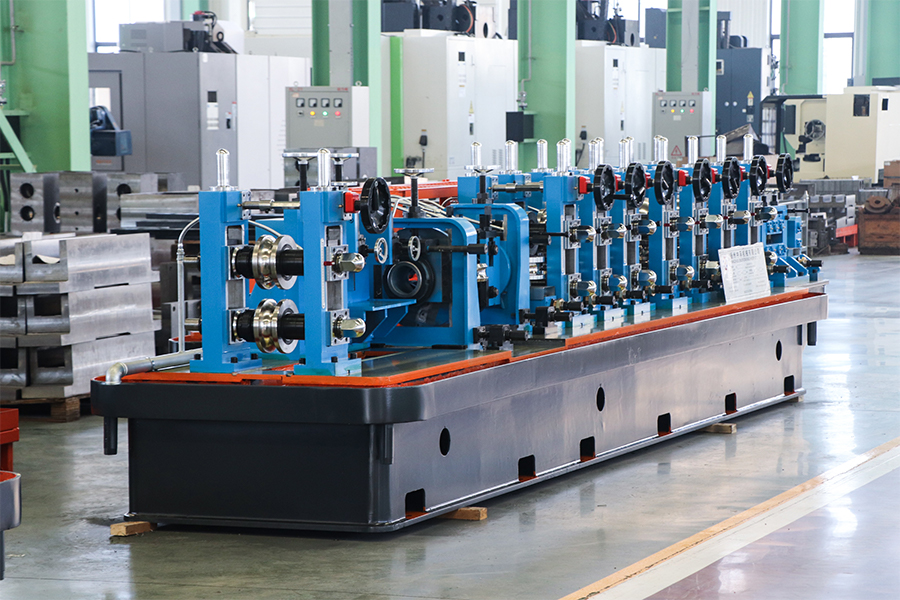

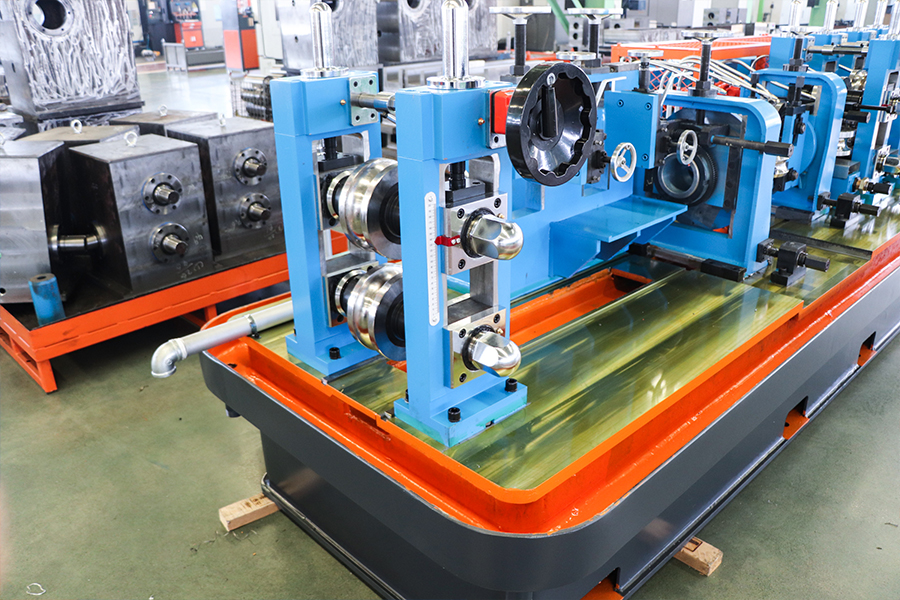

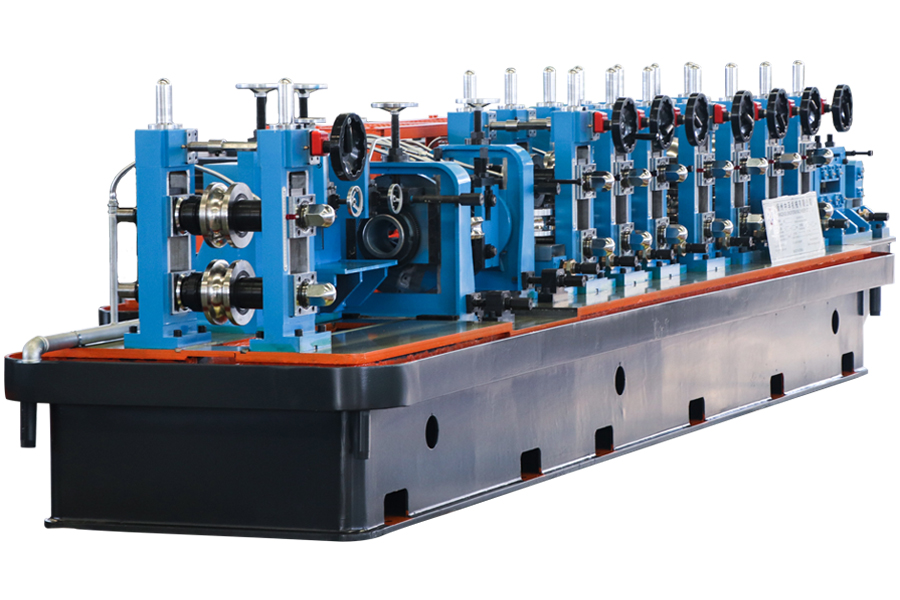

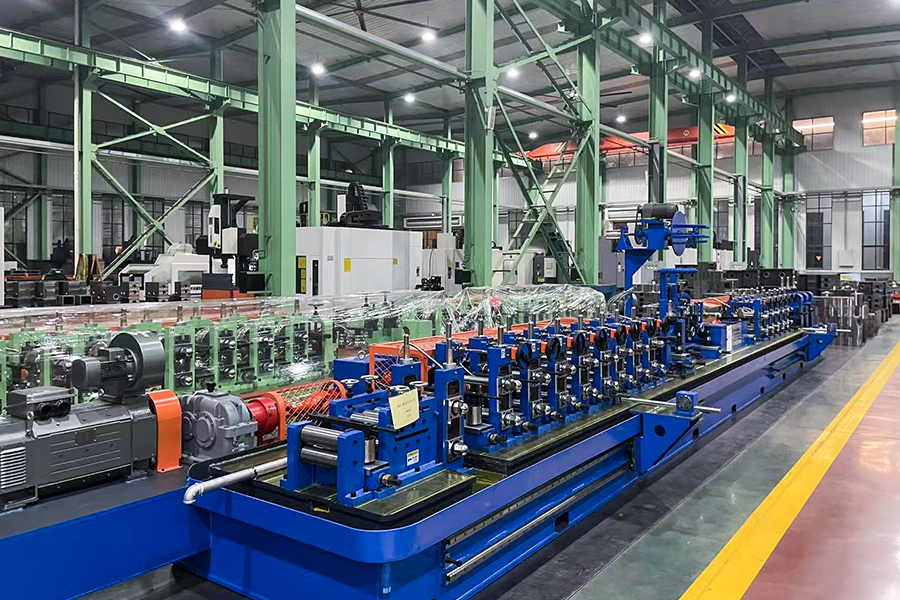

Jalur Pabrik Tabung HG50 ERW
